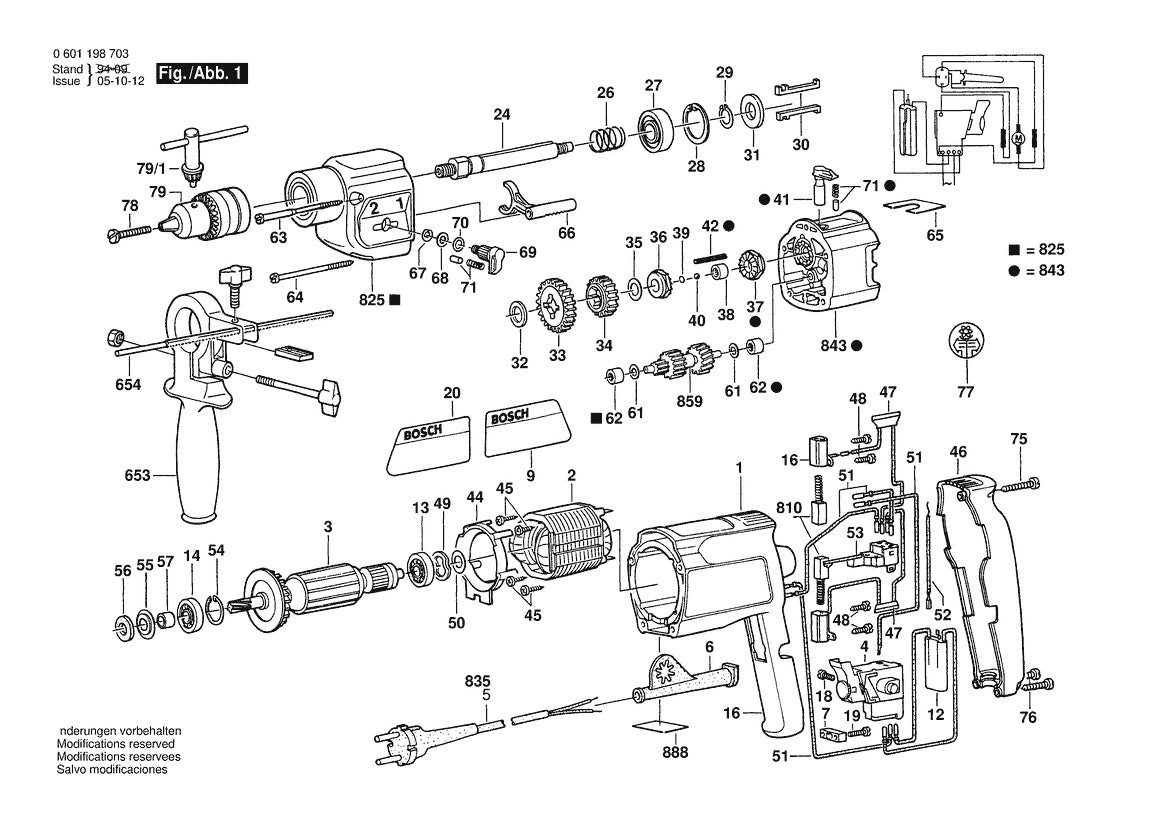

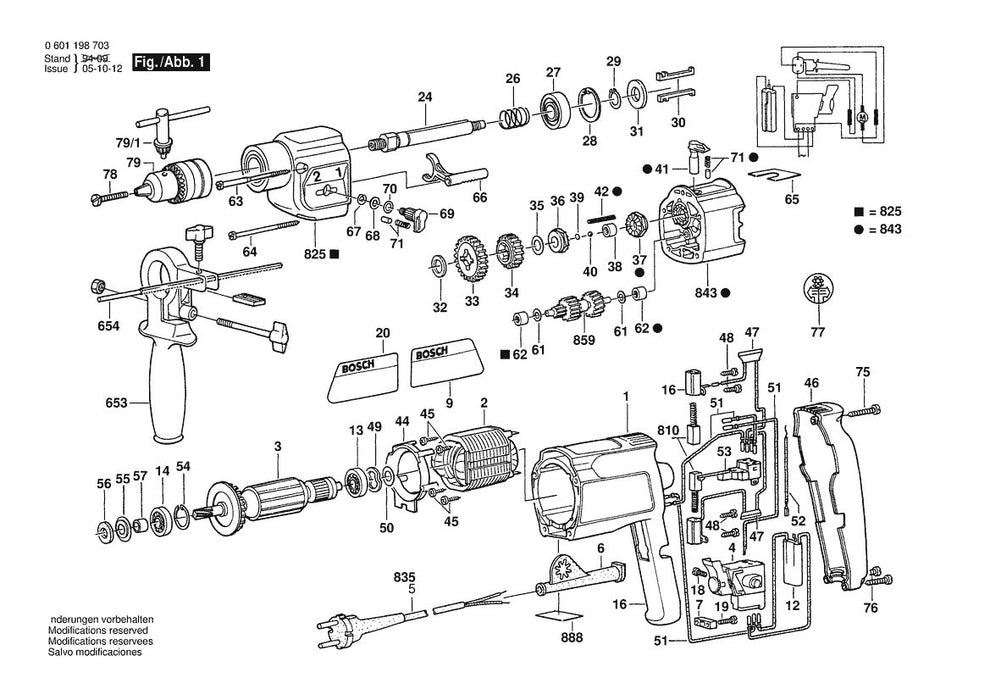

1198VSR Bosch Drill Bosch Electric Drill Parts Diagram

1198VSR Bosch Drill Bosch Electric Drill Parts Diagram

Skip to product information
1 of 1
Ref. Details
2
2604220440 Field | Genuine OEM Bosch Part
$27.69
4
2607200210 On-off Switch by Bosch
$60.81
5
2607200189 On-off Switch by Bosch
$49.20
6
3604460555 Cord | Genuine OEM Bosch Part
$10.84
800
2600707060 Grommet | Genuine OEM Bosch Part
$5.09
14
1900905018 Deep Groove Ball Bearing by Bosch
$21.54
16
2600905021 Deep-groove Ball Bearing by Bosch
$10.84
800
2604448034 Connecting Cable by Bosch
$3.91
18
2604448016 Connecting Cable by Bosch
$3.91
19
2603410001 Cheese Head Screw by Bosch
$4.89
26
2606135013 Drilling Spindle by Bosch
$27.69
27
2604616002 Compression Spring by Bosch
$3.91
28
1900905163 Deep-groove Ball Bearing by Bosch
$48.23
29
2916660014 C-clip | Genuine OEM Bosch Part
$3.91
30
2916650008 C-clip | Genuine OEM Bosch Part
$3.91
32
2600101671 Retaining Washer by Bosch
$3.91
33
2600101515 Shim | Genuine OEM Bosch Part
$3.91
34
2606317045 Cylindrical Gear by Bosch
$19.87
35
2606317037 Cylindrical Gear by Bosch
$31.89
800
2600101616 Shim | Genuine OEM Bosch Part
$3.91
36
2600101617 Shim | Genuine OEM Bosch Part
$3.91
38
2600190057 Locating Washer by Bosch
$15.77
39
1600910018 Needle Bushing by Bosch
$3.91
800
2600000012 Shim Ring | Genuine OEM Bosch Part
$3.91
40
2600000014 Shim Ring | Genuine OEM Bosch Part
$3.91
41
1903230010 Ball | Genuine OEM Bosch Part
$4.89
42
2602026017 Rotary Knob | Genuine OEM Bosch Part
$8.10
44
2917780105 Slotted Spring Pin by Bosch
$3.91
45
1610522008 Air-deflector Ring by Bosch
$3.91
46
2603435015 Sheet Metal Screw by Bosch
$3.91
48
2604449047 Brush Holder by Bosch
$4.89
49
2603490017 Screw | Genuine OEM Bosch Part
$3.91
50
2600150004 Shim | Genuine OEM Bosch Part
$4.89
800
2600101020 Shim | Genuine OEM Bosch Part
$3.91
800
2600101022 Shim | Genuine OEM Bosch Part
$3.91
51
2600101023 Shim Ring | Genuine OEM Bosch Part
$3.91
52
2604448005 Connecting Cable by Bosch
$3.91
54
1617200042 Switch | Genuine OEM Bosch Part
$16.08
55
2916660008 C-clip | Genuine OEM Bosch Part
$3.91
56
2600500002 Plate Washer by Bosch
$3.91
57
2600108077 Felt Washer | Genuine OEM Bosch Part
$3.91
61
2600400008 Sleeve-type Terminal by Bosch
$3.91
62
2600100607 Shim | Genuine OEM Bosch Part
$3.91
63
2600914010 Needle Bushing by Bosch
$3.91
65
2603435071 Headless Screw by Bosch
$3.91
67
2602033006 Adjusting Slide by Bosch
$4.89
68
2916080907 Locking Washer by Bosch
$3.91
69
2600100618 Shim Ring | Genuine OEM Bosch Part
$3.91
70
2602026038 Rotary Knob | Genuine OEM Bosch Part
$6.11
71
2607010226 Parts Set | Genuine OEM Bosch Part
$3.91
75
2600590006 Ratchet Cap | Genuine OEM Bosch Part
$4.89
77
2603490023 Torx Oval-head Screw by Bosch
$4.89
79
2603421226 Countersunk-head Screw by Bosch
$4.89
79-1
1608571069 Chuck And Key Assembly by Bosch
$17.80
200
2607950007 Chuck Key | Genuine OEM Bosch Part
$6.16
203
2604449046 Brush Holder by Bosch
$4.89
653
2600409014 Shrinkable Tube by Bosch
$3.91
654
2602025094 Auxiliary Handle by Bosch
$8.18
655
1613001010 Depth-gauge | Genuine OEM Bosch Part
$9.41
810
5610836262 Wing Screw | Genuine OEM Bosch Part
$3.91
#REF!
160111A3H3 Nameplate | Genuine OEM Bosch Part
$4.89
View full details
