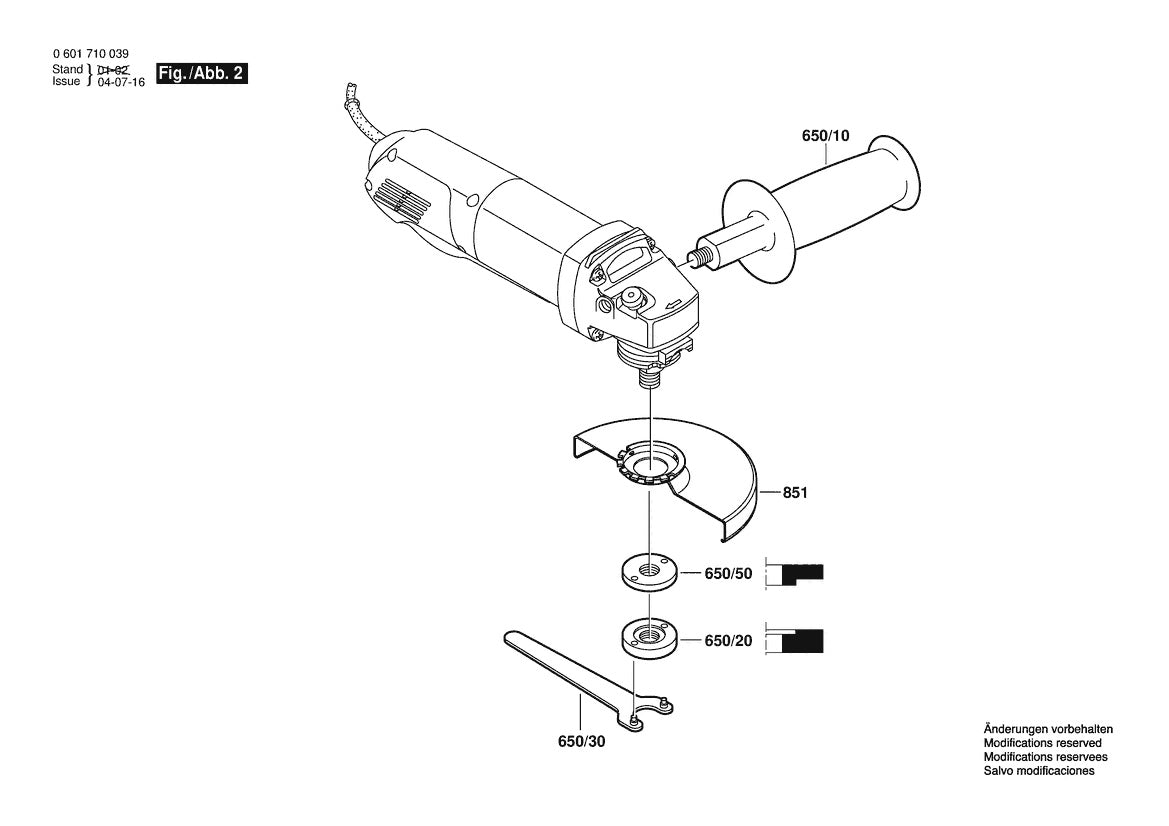

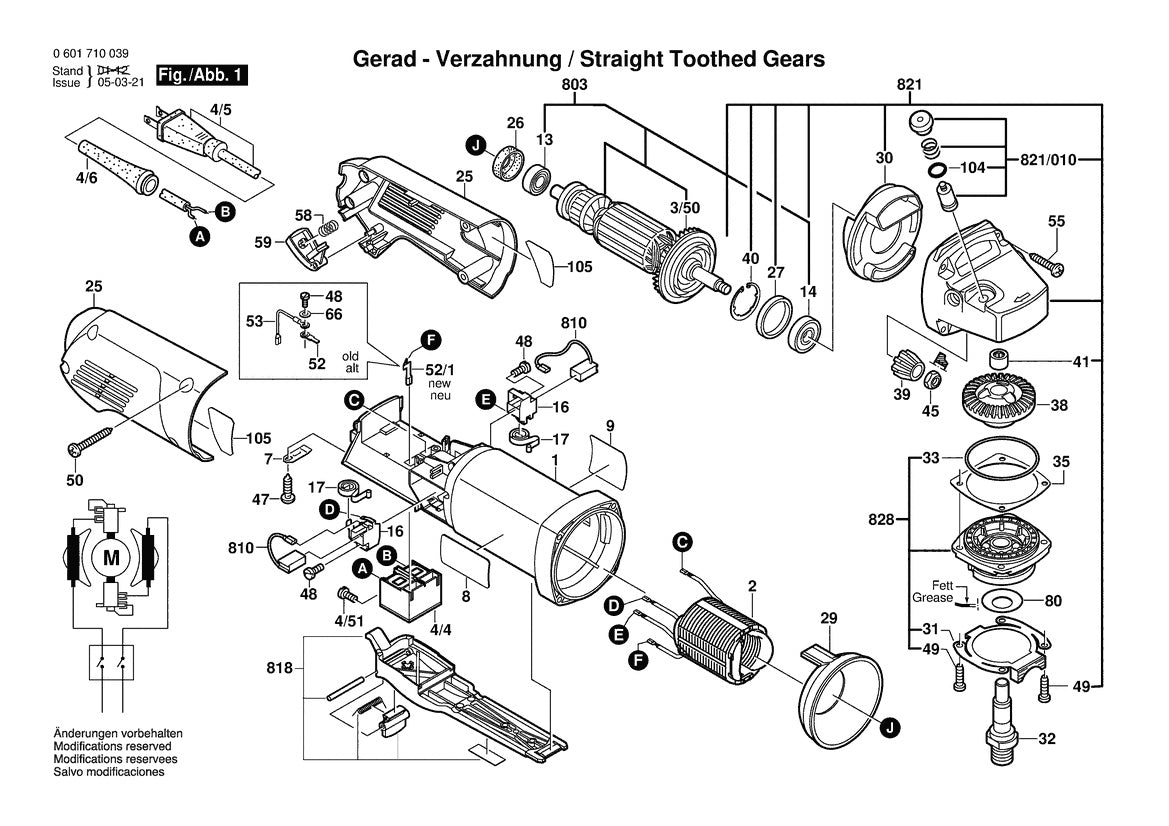

1710A (0601710039) Bosch 4-1 Bosch Grinder Parts Diagram

1710A (0601710039) Bosch 4-1 Bosch Grinder Parts Diagram

Skip to product information
1 of 2
Ref. Details
1
1605108222 Motor Housing by Bosch
$19.48
2
1604220306 Field | Genuine OEM Bosch Part
$34.71
3
1606610129 Fan | Genuine OEM Bosch Part
$3.91
50
1606610129 Fan | Genuine OEM Bosch Part
$3.91
4
1607200155 On-off Switch by Bosch
$17.80
6
1600703031 Grommet | Genuine OEM Bosch Part
$4.89
7
1601302017 Fastening Clamp by Bosch
$3.91
8
1601118C44 Nameplate | Genuine OEM Bosch Part
$3.91
9
1601118C43 Manufacturers Nameplate by Bosch
$3.91
13
2600905032 Deep-groove Ball Bearing by Bosch
$3.91
14
1600905016 Deep-groove Ball Bearing by Bosch
$9.50
16
1601323025 Brush Holder by Bosch
$3.91
25
1600508031 Housing Cover by Bosch
$12.34
26
1600502023 Intermediate Ring by Bosch
$3.91
27
1600206025 Intermediate Ring by Bosch
$3.91
29
1600591038 Air-deflector Ring by Bosch
$3.91
30
1600591014 Air-deflector Ring by Bosch
$3.91
31
1601290007 Clamping Spring by Bosch
$4.89
32
1607000D6B Grinding Spindle by Bosch
$10.84
33
3600210124 O-ring | Genuine OEM Bosch Part
$3.91
35
1600136013 Shim | Genuine OEM Bosch Part
$3.91
35
1600136014 Shim 0,2 Mm Thick by Bosch
$3.91
35
1600136015 Shim | Genuine OEM Bosch Part
$3.91
38
1607000D4Y Crown Gear | Genuine OEM Bosch Part
$17.80
39
1606333617 Bevel Gear | Genuine OEM Bosch Part
$8.18
40
1600119011 C-clip | Genuine OEM Bosch Part
$3.91
41
1600910018 Needle Bushing by Bosch
$3.91
45
1603300016 Hexagon Nut | Genuine OEM Bosch Part
$3.91
47
2912401018 Sheet Metal Screw by Bosch
$3.91
48
2912401005 Sheet Metal Screw by Bosch
$3.91
49
1603435026 Threaded-furrow Screw by Bosch
$3.91
50
1603435051 Sheet Metal Screw by Bosch
$3.91
51
1603415004 Lens Head Screw by Bosch
$3.91
52
1604478015 Connection Part by Bosch
$3.91
1
1604478015 Connection Part by Bosch
$3.91
55
2912401022 Sheet Metal Screw by Bosch
$3.91
58
1604617012 Compression Spring by Bosch
$3.91
59
1602026072 Switch Button by Bosch
$3.91
80
1619P09390 Cover Disc | Genuine OEM Bosch Part
$3.91
104
1600210044 O-ring | Genuine OEM Bosch Part
$3.91
105
1601071000 Insulating Plate by Bosch
$3.91
650
2610992248 Flange | Genuine OEM Bosch Part
$3.91
50
2610992248 Flange | Genuine OEM Bosch Part
$3.91
650
2610910341 Flange | Genuine OEM Bosch Part
$4.89
20
2610910341 Flange | Genuine OEM Bosch Part
$4.89
750
1607950052 Spanner Wrench by Bosch
$3.91
3
1607950052 Spanner Wrench by Bosch
$3.91
803
1604010635 Armature | Genuine OEM Bosch Part
$60.81
805
3604460555 Cord | Genuine OEM Bosch Part
$10.84
810
1607014176 Carbon Brush Set by Bosch
$4.89
818
1607000729 Switch-pawl | Genuine OEM Bosch Part
$10.84
821
1605806502 Gear Housing by Bosch
$48.23
821
1607000253 Push Button | Genuine OEM Bosch Part
$3.91
1
1607000253 Push Button | Genuine OEM Bosch Part
$3.91
828
1605805079 Bearing Flange by Bosch
$21.32
View full details
