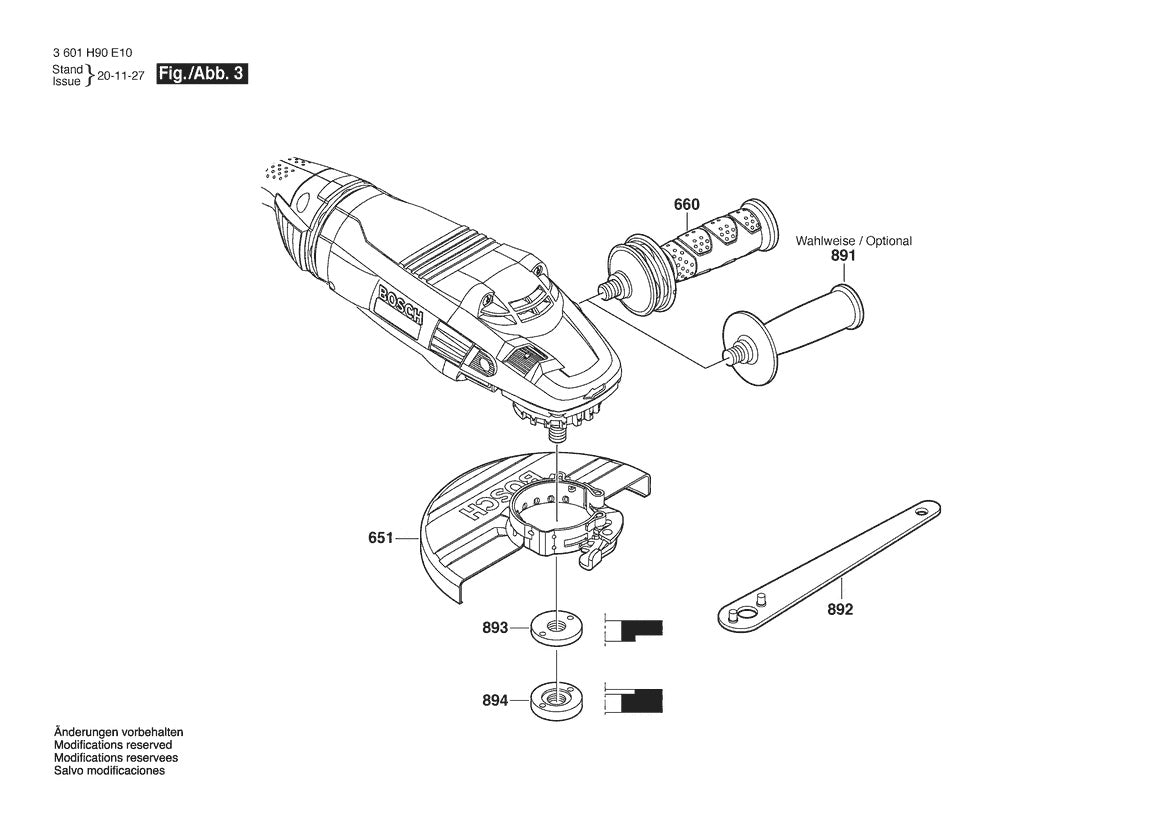

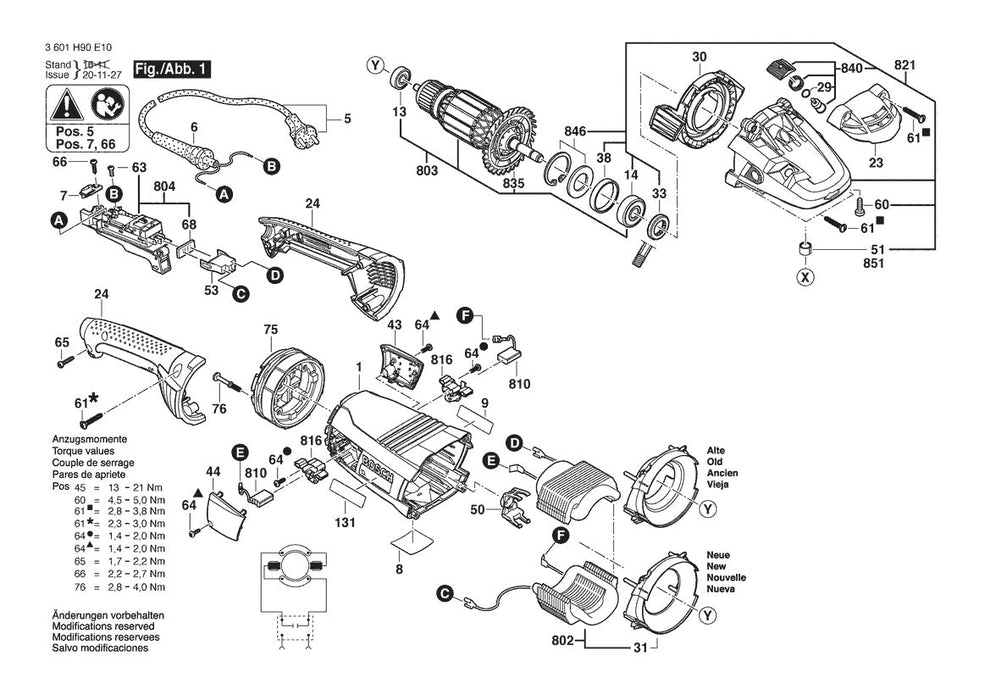

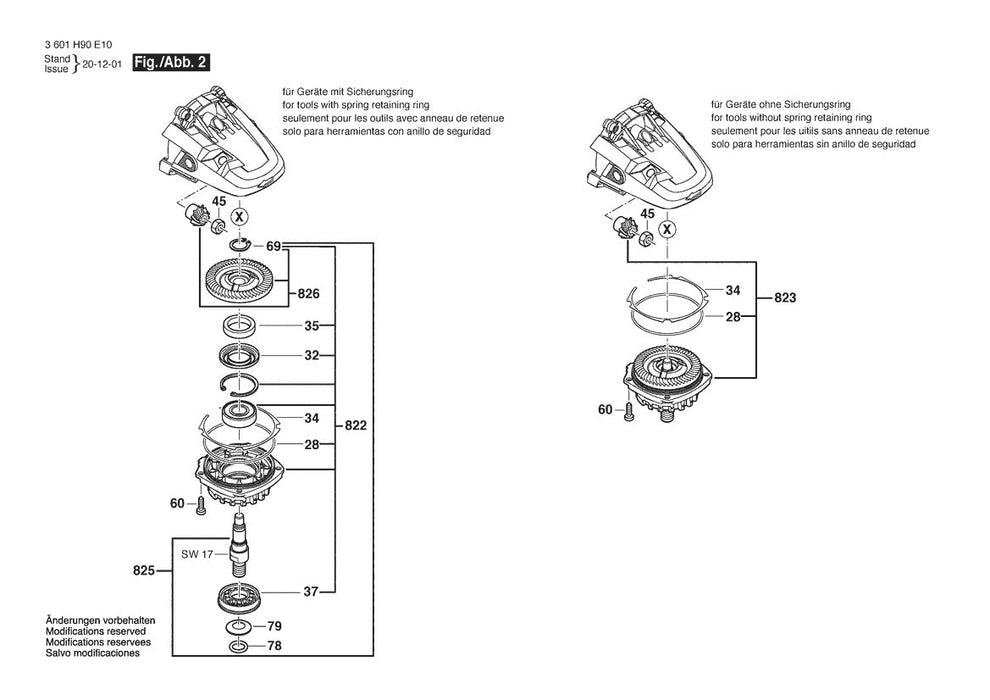

3601H90E10 Bosch Grinder Parts Diagram

3601H90E10 Bosch Grinder Parts Diagram

Skip to product information
1 of 3
Ref. Details
1
1605108264 Motor Housing by Bosch
$21.32
2
1600A01ZG6 Field | Genuine OEM Bosch Part
$49.20
5
1604460092 Power Cord | Genuine OEM Bosch Part
$17.80
6
1600703036 Grommet | Genuine OEM Bosch Part
$3.91
7
1601302018 Fastening Clamp by Bosch
$4.89
9
1601118R96 Nameplate | Genuine OEM Bosch Part
$3.91
13
1600905034 Ball Bearing by Bosch
$4.89
14
1600905035 Ball Bearing by Bosch
$9.32
28
1600210033 O-ring | Genuine OEM Bosch Part
$3.91
29
1600210045 O Ring 8x1 Mm by Bosch
$3.91
30
1600591041 Air Deflector by Bosch
$3.91
31
1600591042 Air Deflector by Bosch
$3.91
32
1600290019 Retaining Ring by Bosch
$3.91
33
1600290064 Seal | Genuine OEM Bosch Part
$3.91
34
1600190020 Shim | Genuine OEM Bosch Part
$3.91
34
1600190021 Shim | Genuine OEM Bosch Part
$3.91
34
1600190022 Shim | Genuine OEM Bosch Part
$3.91
34
1600190037 Shim 0,20 Mm by Bosch
$3.91
34
1600190038 Shim 0,25 Mm by Bosch
$3.91
34
1600190039 Shim 0,35 Mm by Bosch
$3.91
34
1600190040 Shim 0,40 Mm by Bosch
$3.91
35
1600205034 Felt Washer | Genuine OEM Bosch Part
$3.91
37
1600290036 Seal Ring | Genuine OEM Bosch Part
$3.91
38
1600206037 Rubber Ring | Genuine OEM Bosch Part
$3.91
45
1603300019 Hexagon Nut | Genuine OEM Bosch Part
$3.91
50
1602388036 Guide | Genuine OEM Bosch Part
$3.91
51
1600200031 Friction Bearing by Bosch
$4.89
53
1605190068 Socket Housing by Bosch
$4.89
60
1603435023 Threaded-furrow Screw by Bosch
$3.91
61
1603490005 Torx Oval-head Screw by Bosch
$3.91
64
2603490021 Screw | Genuine OEM Bosch Part
$3.91
65
2603490023 Torx Oval-head Screw by Bosch
$4.89
66
2910211019 Sheet Metal Screw by Bosch
$4.89
68
1601006011 Sealing Plate by Bosch
$3.91
75
1600290060 Damper | Genuine OEM Bosch Part
$21.32
76
1603414025 Screw | Genuine OEM Bosch Part
$3.91
78
1900210111 O-ring | Genuine OEM Bosch Part
$3.91
79
1600171001 Locking Washer by Bosch
$3.91
131
1601118R92 Label | Genuine OEM Bosch Part
$3.91
803
1604010BG9 Armature | Genuine OEM Bosch Part
$110.62
810
1607014194 Carbon Brush Set by Bosch
$25.15
816
1604336053 Brush Holder by Bosch
$6.23
848
1600119010 C-clip | Genuine OEM Bosch Part
$3.91
850
1600905026 Deep Groove Ball Bearing by Bosch
$8.10
851
2600910001 Needle Bushing by Bosch
$3.91
889
1603410014 Slotted Pan-head Screw by Bosch
$3.91
660
1602025051 Auxiliary Handle by Bosch
$31.89
891
1602025030 Auxiliary Handle by Bosch
$19.68
893
3603340501 Clamping Flange by Bosch
$6.16
894
3603340503 Round Nut | Genuine OEM Bosch Part
$12.46
