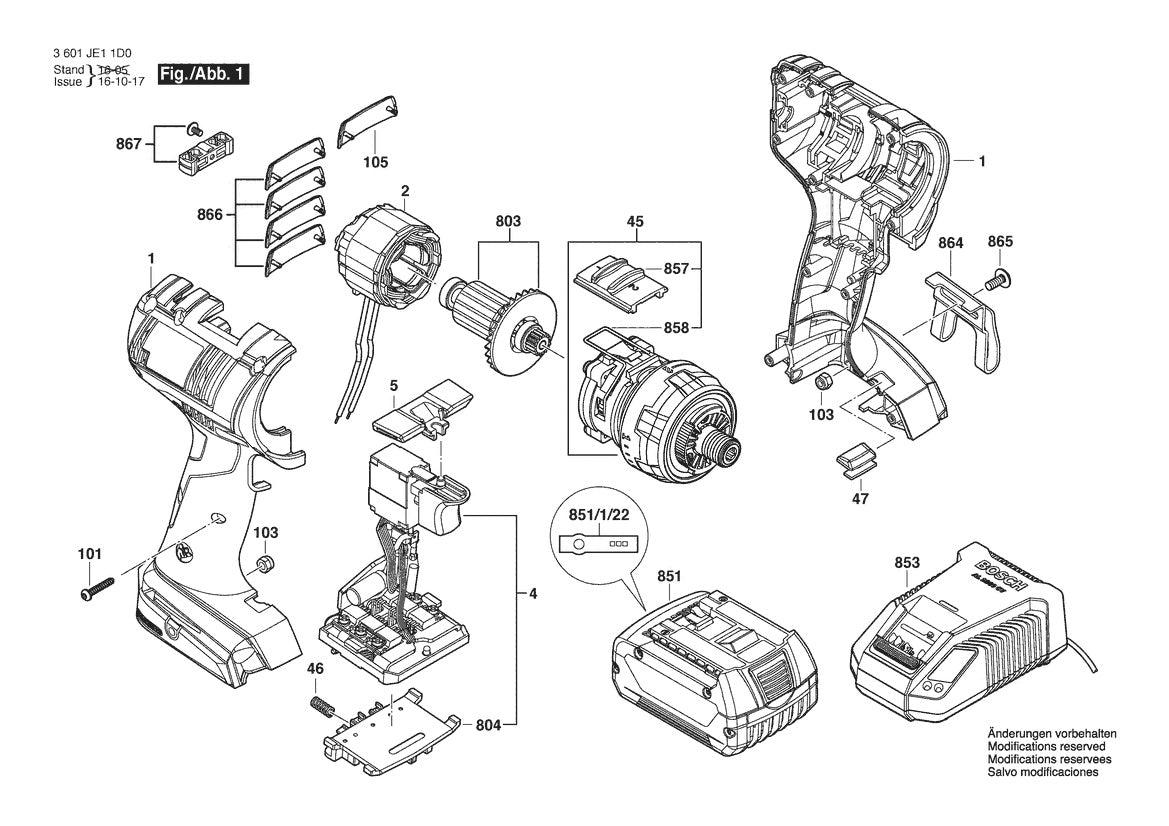

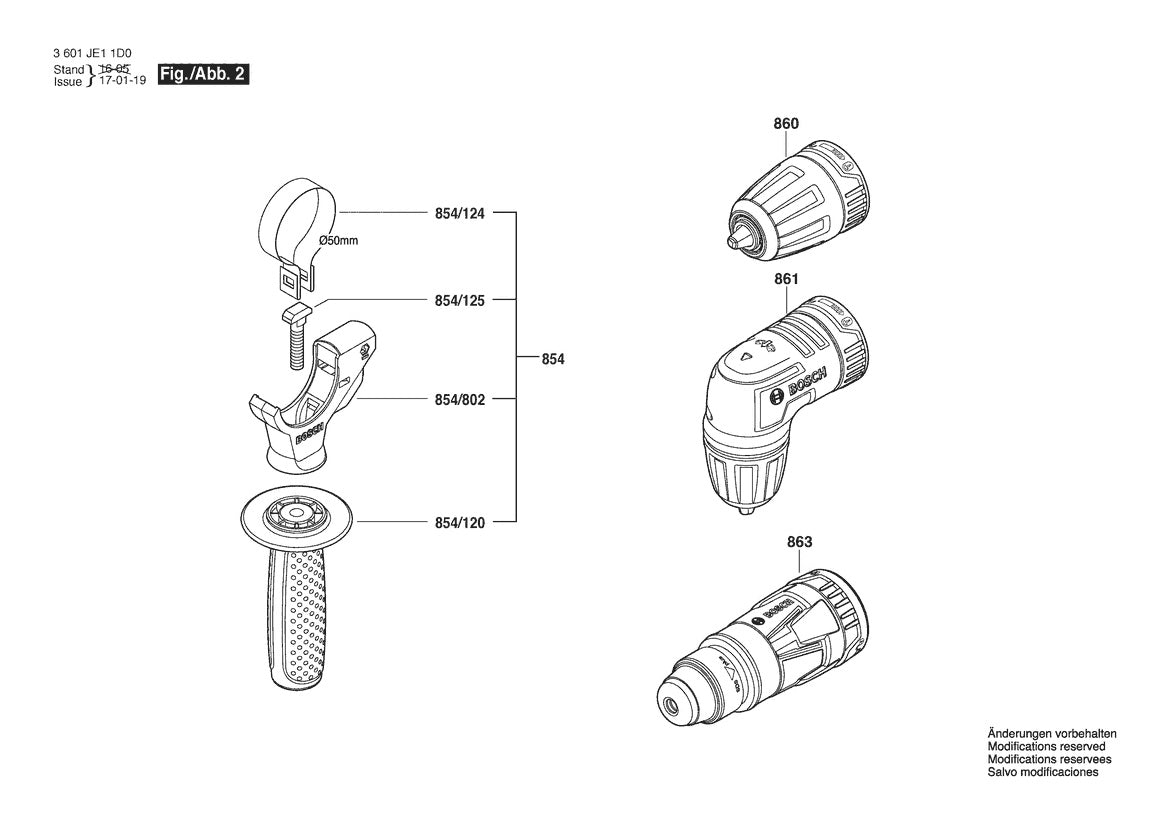

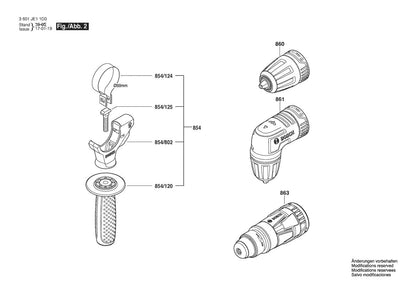

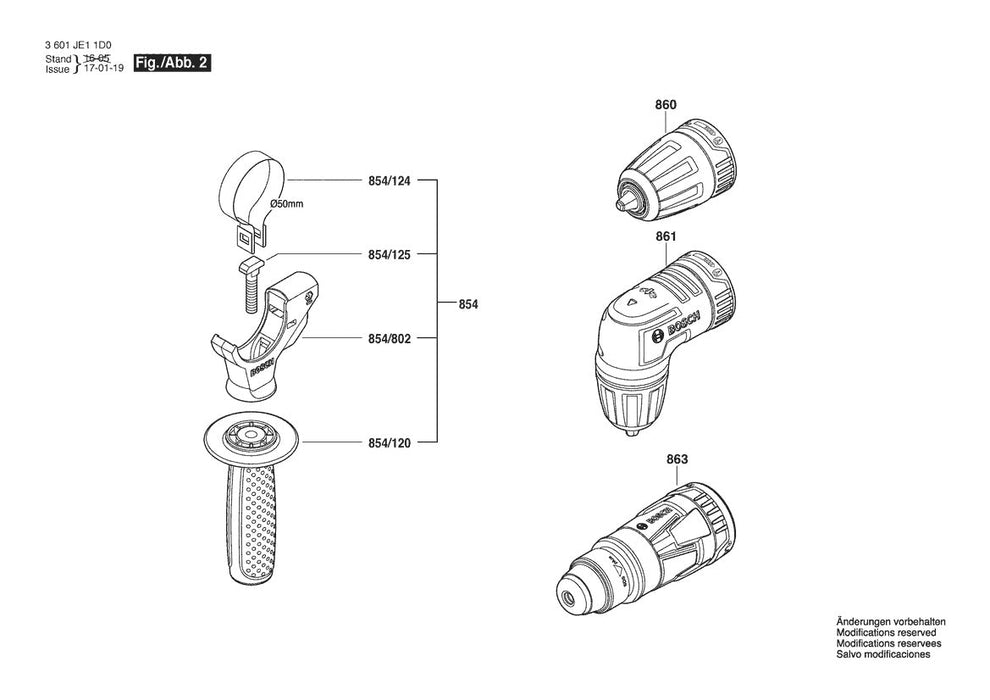

3601JE11D0 Bosch Cordless Drill Parts Diagram

3601JE11D0 Bosch Cordless Drill Parts Diagram

Skip to product information
1 of 2
Ref. Details
46
1609280477 Spring | Genuine OEM Bosch Part
$3.91
103
2609110835 Nut | Genuine OEM Bosch Part
$3.91
865
2609110834 Screw | Genuine OEM Bosch Part
$3.91
804
1609280478 Contact Retainer by Bosch
$17.61
864
2609110956 Clip | Genuine OEM Bosch Part
$8.10
47
2609100858 Lens | Genuine OEM Bosch Part
$3.91
101
2609110353 Torx Oval-head Screw by Bosch
$3.91
858
2609111078 Switch Spring by Bosch
$3.91
0851
2601115537 Label | Genuine OEM Bosch Part
$3.91
1
2601115537 Label | Genuine OEM Bosch Part
$3.91
22
2601115537 Label | Genuine OEM Bosch Part
$3.91
1
2609101226 Housing | Genuine OEM Bosch Part
$31.26
5
2609101227 Lever | Genuine OEM Bosch Part
$3.91
857
2609101293 Slide | Genuine OEM Bosch Part
$3.91
105
2609101409 Clip | Genuine OEM Bosch Part
$3.91
803
2609199671 Motor | Genuine OEM Bosch Part
$48.23
867
2609199748 Bit Holder | Genuine OEM Bosch Part
$4.89
4
1600A001BG Electronics Module by Bosch
$101.21
2
1619P08583 Field | Genuine OEM Bosch Part
$59.61
851
1607A350MB Slide-in Accu Package 18v, 1,5 by Bosch
$70.27
854
1613490002 T-head Bolt | Genuine OEM Bosch Part
$5.09
125
1613490002 T-head Bolt | Genuine OEM Bosch Part
$5.09
854
160202507H Auxiliary Handle by Bosch
$9.41
120
160202507H Auxiliary Handle by Bosch
$9.41
854
1611316021 Clamping Band by Bosch
$3.91
124
1611316021 Clamping Band by Bosch
$3.91
854
1617000475 Clamp | Genuine OEM Bosch Part
$9.50
802
1617000475 Clamp | Genuine OEM Bosch Part
$9.50
861
2609199635 Right-angle Attachment by Bosch
$69.56
